申瓯HJK-120S型/F型集团电话系统安装接线图
来源: www.shenousz.com   发布时间: 2011-11-15 09:41   13388 次浏览   大小:  16px  14px  12px
申瓯HJK-120(120E型,120S型,120M型,120G型,120F型,120F2型,120F3型等采用RJ45网络接口输出，网线白兰接第1对，2白桔接第2对，3白棕接第3对，4白灰接第4对，HJK-120集团电话接法详见如示意图。(注意: HJK-120E/M/F型等电话交换机接法顺序相反,即A4B4为第1对,A3B3为第2对,A2B2为第2对,A1B1为第1对)






  此HJK-120机型安装接线说明：每个RJ45插座可以接入4门分机线；一块用户板有两个RJ 45插座共8门分机线；

       用户中继板（标有TRK）端口；从“右”往“左”数第1块,48门以上2块TRK

       用户分机板（标有EXT）端口

       排序是在“交换机背面”数，标有EXT从“右”往“左”数第一块是上面为第1号用户分机端口（总机在此板的第一对线为8000总机），下面为第2号用户分机端口。从“右”往“左”数第二块是第2号用户分机板，上面为第3号用户分机端口，下面为第4号用户分机端口，依次类推。。。。。

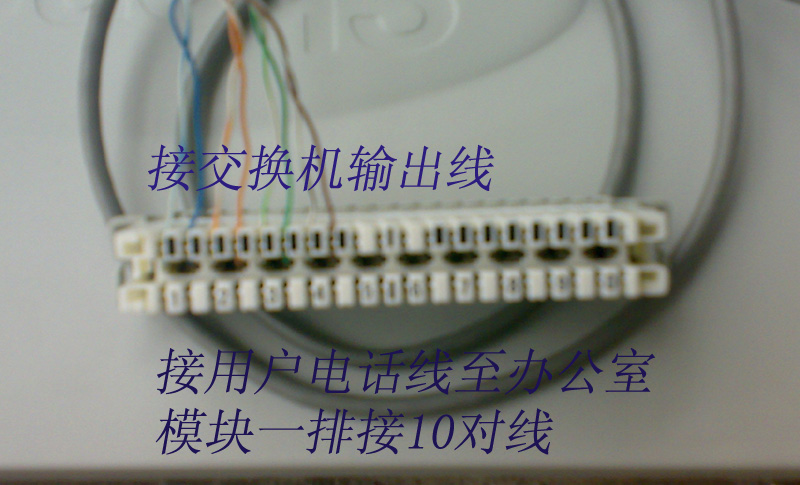

        配线模块接法

深圳申瓯提供一路接法，其他相同

HJK-120安装时:所有分机提机拨125 自报分机号码 ,拨129拨分机端口物理号码!
