申瓯SOC31xx系列专用话机线制作方法
来源: http://www.shenousz.com   发布时间: 2012-07-20 09:42   5611 次浏览   大小:  16px  14px  12px
申瓯SOC31xx专用话机自配四芯连线一根，如需加长请注意四芯线的顺序，中间两根为信号线，两边两根为数据线，如需另外压接水晶头请参照下图（专用话机连线工作距离100米以内，压接水晶头时，专用话机连线必须与主机断开）。



 申瓯SOC31xx专用话机自配四芯连线一根，如需加长请注意四芯线的顺序，中间两根为信号线，两边两根为数据线，如需另外压接水晶头请参照下图（专用话机连线工作距离100米以内，压接水晶头时，专用话机连线必须与主机断开）。

                         下面接法适用于SOC3100K电话交换机

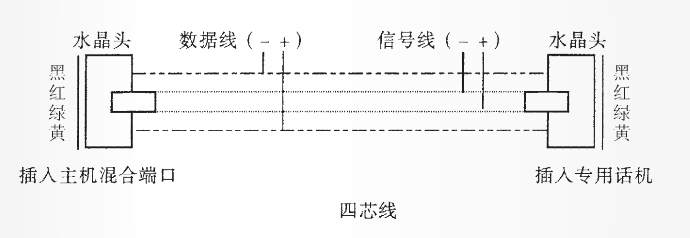

 专用话机接线图

 适用于soc3100h和soc3100s交换机

  上面接法 适用于申瓯SOC3100S和SOC3100HⅡ集团电话
